Kabelberekeningen zijn een essentieel onderdeel van elektrische installaties en worden uitgevoerd om te waarborgen dat de bekabeling veilig en betrouwbaar is. De NEN 1010 is de Nederlandse norm die de veiligheidsvoorschriften en technische eisen voor laagspanningsinstallaties beschrijft. Deze norm legt de basis voor het berekenen van kabels, waarbij rekening wordt gehouden met factoren zoals stroombelasting, spanningsval, en beveiliging.
Doel van kabelberekeningen
Het doel van kabelberekeningen is ervoor te zorgen dat de gekozen kabel:
1. De elektrische belasting veilig aan kan zonder oververhitting.
2. Beschermd is tegen kortsluiting en overbelasting.
3. Binnen de marges van het spanningsverlies blijft
4. Voldoet aan de mechanische en thermische eisen, afhankelijk van de installatiemethode en omgevingsfactoren.
Belangrijke parameters voor kabelberekeningen
Bij kabelberekeningen volgens de NEN 1010 worden de volgende parameters gebruikt:
1. **Stroombelasting (Ib):** De maximale stroom die door de kabel zal lopen.
2. **Nominale stroom van de beveiliging (In):** De stroomwaarde waarbij de beveiligingsinrichting is ingesteld.

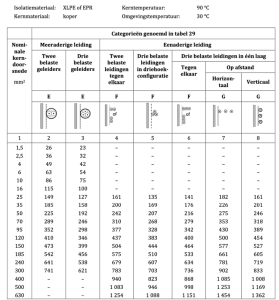

3. **Correctiefactoren:** Aanpassingen op basis van omgevingsomstandigheden, zoals temperatuur, installatiemethode en bundeling van kabels.
4. **Toegestane spanningsverlies (∆U):** het spanningsverlies over de kabel mag niet hoger zijn dan een bepaald percentage, meestal 3-5% van de nominale spanning. Bij omvormers voor zonnepanelen en thuisbatterijen bij voorkeur binnen de 1% blijven om uitval te voorkomen.
5. **Kortsluitvastheid:** De kabel moet bestand zijn tegen de thermische en mechanische krachten die optreden bij een kortsluiting.
Voor advies en een juiste kabelberekening volgens de NEN 1010 normen, zijn wij u graag van dienst.
